炼钢厂常用的精辟工艺有: LF（电加热还原
，脱氧、脱硫）、RH（真空脱氧、脱氮）,VD（氩氧脱碳、脱硫）
，其中LF炉因结构单一
，削减了电弧炉还原功夫
，缩短了电弧炉的冶炼周期
，提高了电弧炉的出产率
，可能在一按功夫内为连铸提供切合温度、成分及干净度要求的钢液
，保障了电弧炉+ LF精辟+连铸工艺的顺行

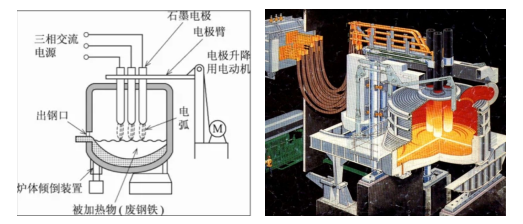

，因而得到了宽泛利用。其重要结构是在钢水浇铸钢包上增长一个能插入3根石墨电极的顶盖(电极用处是进行三订互换加热)。通过装置在钢包底的透气砖把惰性气体(例如Ar气)吹入到钢水中
，同时在还原性渣下对钢水进行加热搅拌
，实现脱氧、脱硫和削减非金属杂质。

LF精辟炉断路器故障原因

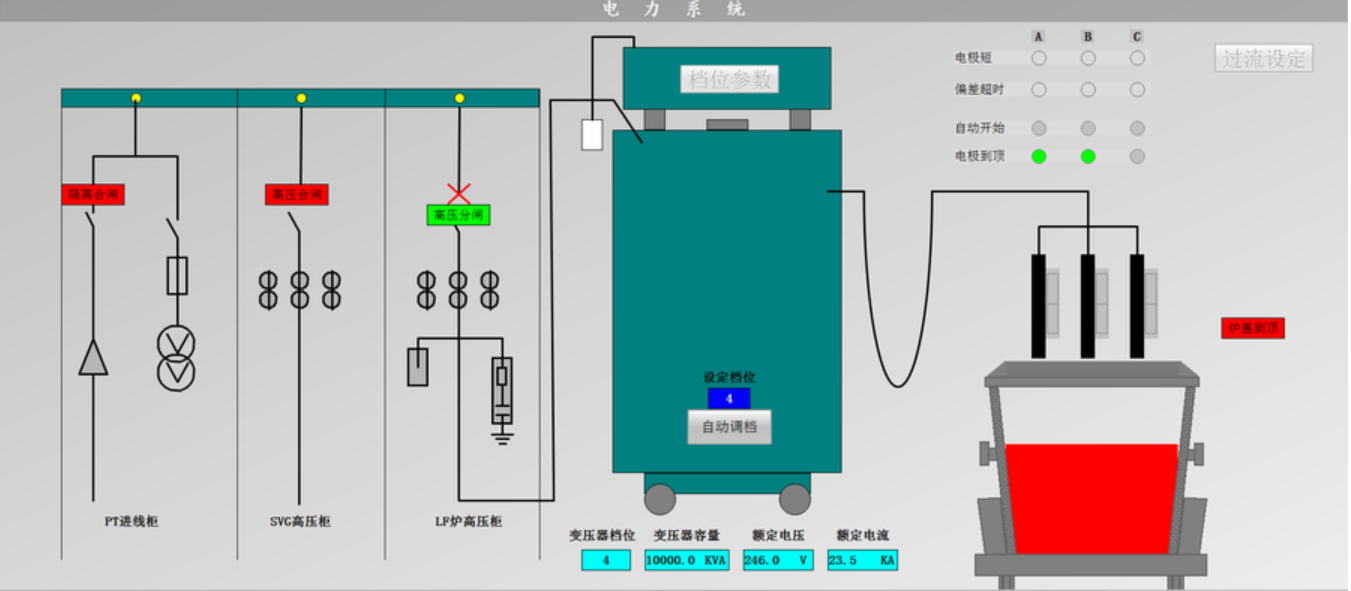

LF精辟炉由10kV或35kV供电
，熔炼过程需断路器分合闸5-6次
，每天出产20炉左右
，因而断路器均匀每资质合闸次数在100次以上
，在分闸过程中分歧期性功夫一旦超过2ms
，容易导致断路器相当于非全相运行
，同级断口分闸分歧期过大
，甚至触头没有分隔
，可能使其开断时
，触头所接受的复原过电压超过允许值
，从而灭弧失败导致爆炸。同时由于工艺自身产生的分断电流大
，因而每次分合闸时城市对断路器自身造成肯定寿命损失
，当该损失堆集到肯定水平后
，直接阐发为断路器在某次分闸过程中爆炸。

综上对于LF精辟炉回路的断路器必要对其分合闸过程中三相分歧期、路器渣滓电寿命进行持久监测及分析
，凭据断路器健全状态实时维建或更换断路器
，预防电气变乱及因电气变乱造成的精辟炉炉体败坏。

三相分歧期及电寿命监测规划

三相分歧期监测的步骤重要是在断路器三相装置机械个性传感器+靠近开关
，采集分合闸过程的数据
，并由智能监测装置推算断路器每次执行分合闸作为时断路器三相的合分闸开距、超程、过冲、反弹、刚合/刚分快率、均匀分合闸快率等。电气智能化系统通过三相机械个性的指标及曲线相对比
，综合推算断路器每次操作过程中的状态
，深度分析断路器的健全状态
，从而实现断路器三相分歧期监测
，并在出现劣化趋向时实时告警。

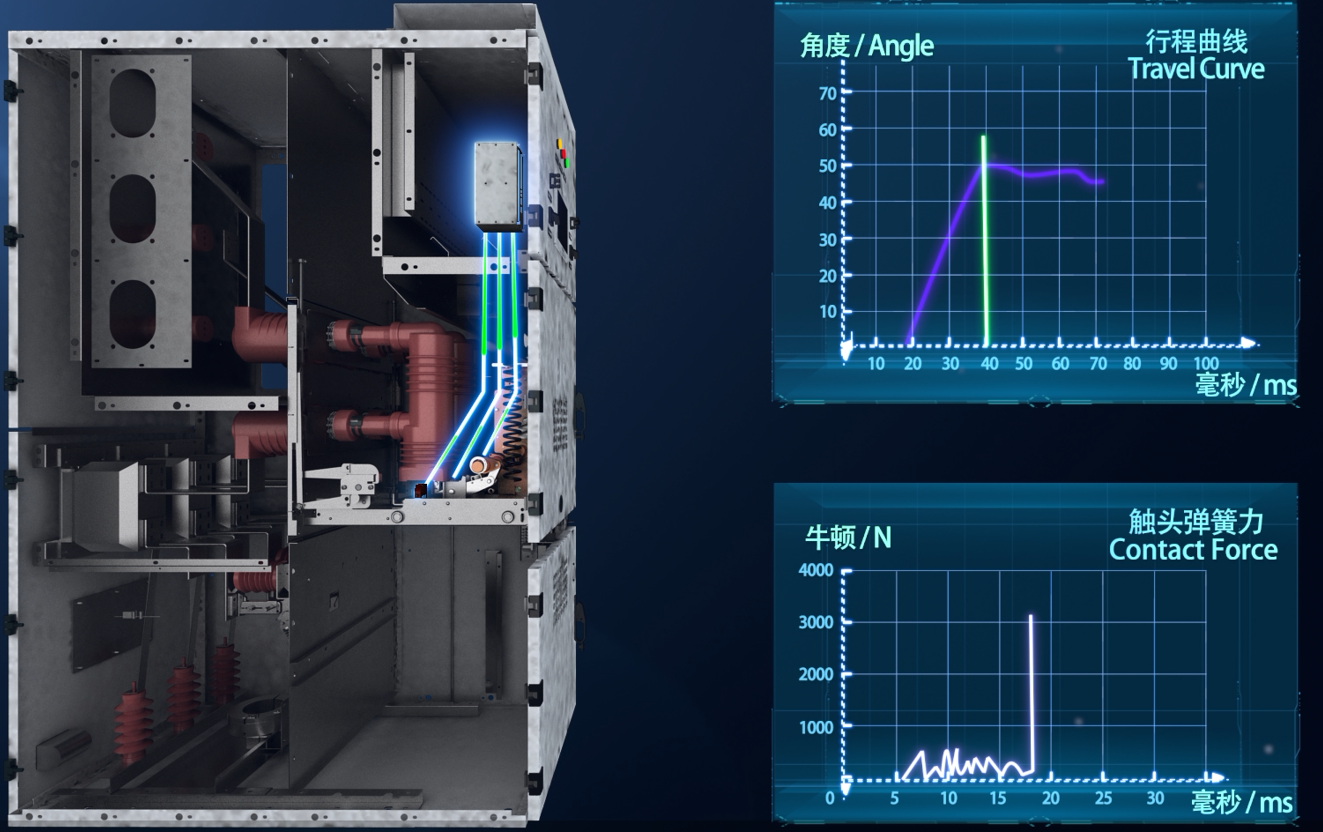

机械个性数据通过高精度红表位移传感器采集
，其空间分辨率为0.02mm
，该传感器装置在操作机构底部
，在每次断路器分合闸过程中采集断路器动触头的位移数据
，并将数据上传到智能监测装置。

针对渣滓电寿命电气智能化系统则通过采集断路器分合闸过程中的分段电流
，结合断路器出厂额定寿命与累计亏损电寿命
，通过二者差值判断渣滓电寿命

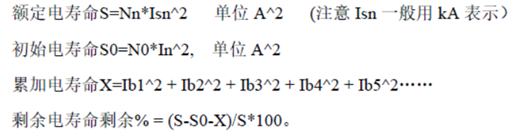

，其推算步骤为：

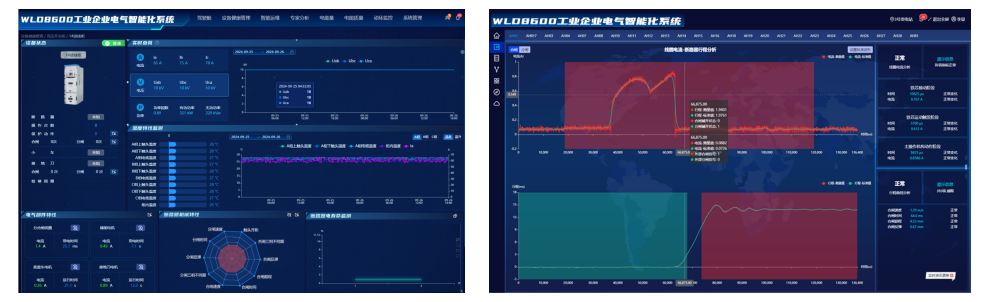

通过智能组件与各类传感器的有机共同
，电气智能化系统将柜内各类运行信息进行综合分析
，从而判断开关柜设备的运行状态及健全水平。并将开关柜状态划分为健全、隐患、告警、故障四个类型
，并凭据状态报警提醒检建
，最终实现对高压断路器的性命周期的治理。

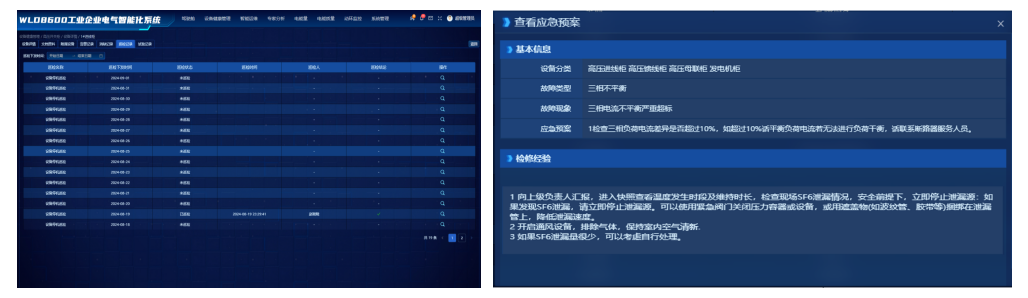

结合设备位相信息、故障设备的图纸信息、检建纪录、试验纪录、备件信息等为运维人员处置事务提供全面的信息支持
，同时堆集故障库
，为事务措置提供凭据。

效益分析

通过对LF炉高压断路器性命周期的治理
，即保障精辟工艺正常运行及作业人员安全
，又能产生直接经济效益。按每炉钢100吨推算
，预防一次精辟炉断路器变乱可产生直接经济效益40-50万元
，同时削减电气设备、精辟设备为维建用度10万元左右。
